齿条小知识
2019年11月09日  【字体:

齿条小知识

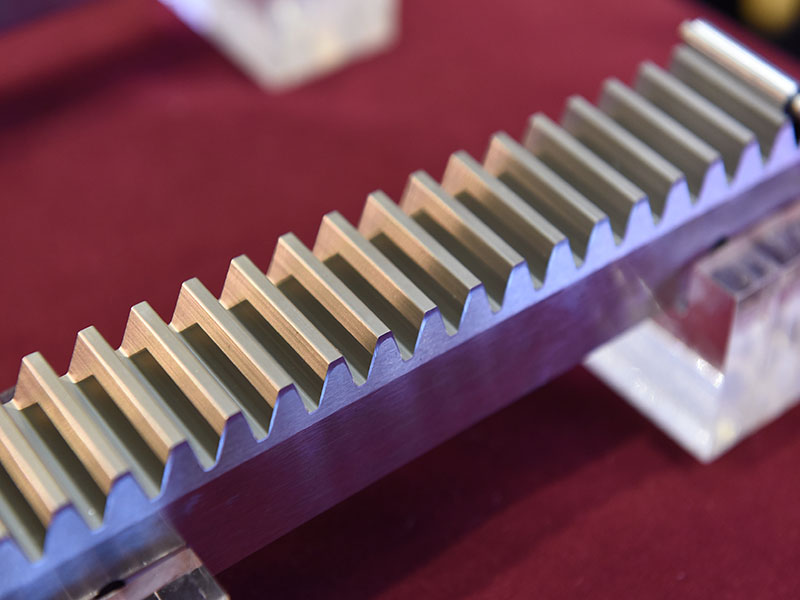

齿条,在生产生活中与齿轮一起使用,两者有着密不可分的关系。齿条的齿廓为直线而非渐开线(对齿面而言则为平面),相当于分度圆半径为无穷大圆柱齿轮。以下是几条齿条小知识,带您更清晰明白的理解齿条。

1.什么是齿槽?
齿槽是齿轮上两相领轮齿之间的空间;端面是圆柱齿轮或圆柱蜗杆上,垂直于齿轮或蜗杆轴线的平面;法面指的是垂直于轮齿齿线的平面;齿顶圆是指齿顶端所在的圆;齿根圆是指槽底所在的圆;基圆是形成渐开线的发生线作纯滚动的圆;分度圆是在端面内计算齿轮几何尺寸的基准圆。
2.背隙是什么?
背隙是齿轮齿条齿面之间的间隙量,将取决于选定的齿条,齿轮和齿条安装精度。可以通过我们的消息齿轮轴或双输出齿轮驱动系统来完全消除背隙。
3.节距误差是什么误差?
这是指节距的理论值和实际值之间的差异。这取决于所选定的齿条品质。一些伺服系统可以通过激光干涉补偿该误差。如果要实现长行程的零累计节距误差请联系我们。
4. 怎么看齿的品质?
齿的品质是指齿面的加工精度,影响驱动轴的运行精度,平滑性,背隙和噪音等级。软材齿条精度达到DIN9级。感应淬火齿条精度达到DIN10级是由于热处理工艺导致的变形。淬火调质齿条精度达到DIN8级。淬火&磨削齿条精度达到了DIN6级,由于对齿面精密研磨。至于更高精度的应用,必须应用高精密的热处理和磨削。
