AT系列

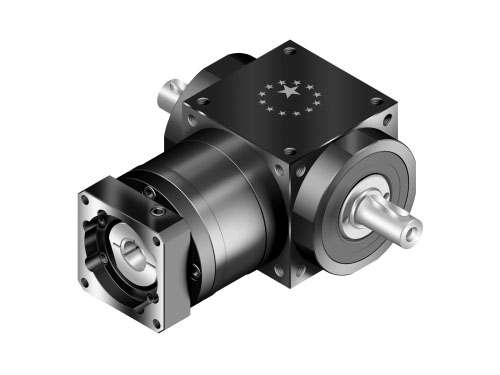

APEX精锐ATB-FL系列多输出减速机

台湾APEX精锐减速机ATB-FL系列为染黑铸铁外壳多输出减速机，法兰输入型。采用高强力顶级渗碳合金钢蜗线伞齿轮，研磨精度符合DIN5级精度以内。

详细介绍
技术参数
资料下载

输出额定力矩：

T2N :12 Nm - 3,200 Nm

减速比：

单节 :1 / 1.5 / 2 / 3 / 4 / 5

双节 :7 / 10 / 15 / 20 / 25 / 35 / 50

三节 :75 / 100 / 125 / 150 / 200 / 250 / 350 / 500

低背隙：

单节 :≦6 arcmin

双节 :≦8 arcmin

三节 :≦10 arcmin

高效率：

单节 : ≧ 98%

双节 : ≧ 94%

三节 : ≧ 94%

容易安装

低噪音

结构紧凑

材质: 染黑铸铁

【上一个】：APEX精锐ATB-FH系列多输出减速机　　　　　【下一个】：APEX精锐ATB-FL1 FR1系列多输出减速机

推荐产品

规格		节数	减速比1	ATB0 65FL	ATB0 75FL	ATB0 90FL	ATB1 10FL	ATB1 40FL	ATB1 70FL	ATB2 10FL	ATB2 40FL	ATB2 80FL
额定输出力矩 T2N	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,629
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
最大加速力矩 T2B	Nm	1,2,3	1~500	1.5倍额定输出力矩
最大加速输入转速 n1B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
标准背隙*	arcmin	1	1~5	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
		2	7~50	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8
		3	75~500	-	-	-	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
最大径向力 F2rB2 输出 d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
最大轴向力 F2aB2 输出 d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
使用寿命	hr	1.23	1~500	20,000*
效率	%	1	1~5	≧ 98 %
效率	%	2,3	7~500	≧ 94 %
重量	kg	1	1~5	2.8	4.4	7.1	12.1	20.9	36.1	69.4	101.2	158.3
		2	7~50	3.2	4.8	8.1	14.3	24.2	38.5	74.1	112.4	171.0
		3	75~500	-	-	-	13.9	23.7	38.8	73.4	110.2	168.7
使用温度	ºC	1,2,3	1~500	-10ºC~90ºC
润滑		-	-	Synthetic Iubrication, ISO VG 150
噪音值 (n1=1500 rpm, 无负载)	dB (A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84
