台湾APEX精锐减速机AT-FH系列

台湾APEX精锐减速机AT-FH系列为多输出减速机，法兰输入型。采用高强力顶级渗碳合金钢蜗线伞齿轮，研磨精度符合DIN5级精度以内。

详细介绍
技术参数
资料下载

输出额定力矩：

T2N :12 Nm - 3,200 Nm

减速比：

单节 :1 / 1.5 / 2 / 3 / 4 / 5

双节 :7 / 10 / 15 / 20 / 25 / 35 / 50

三节 :75 / 100 / 125 / 150 / 200 / 250 / 350 / 500

低背隙：

单节 :≤6 arcmin

双节 :≤8 arcmin

三节 :≤10 arcmin

高效率：

单节 : ≧ 98%

双节 : ≧ 94%

三节 : : ≧ 94%

容易安装

低噪音

结构紧凑

规格		节数	减速比1	AT065FH	AT075FH	AT090FH	AT110FH	AT140FH	AT170FH	AT210FH	AT240FH	AT280FH
额定输出力矩 T2N	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,629
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
最大加速力矩 T2B	Nm	1,2,3	1~500	1.5倍额定输出力矩
最大加速输入转速 n1B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
标准背隙*	arcmin	1	1~5	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
		2	7~50	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8
		3	75~500	-	-	-	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
最大径向力 F2rB2 输出 d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
最大轴向力 F2aB2 输出 d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
使用寿命	hr	1	1~5	20,000*
效率	%	1	1~5	≧ 98 %
效率	%	2,3	7~500	≧ 94 %
重量	kg	1	1~5	2.6	4.1	6.7	11.4	18.9	32.9	63.2	92.5	146.0
		2	7~50	3.1	4.6	7.7	13.6	22.4	35.3	67.9	103.7	158.7
		3	75~500	-	-	-	13.3	21.9	35.6	67.2	101.5	156.5
使用温度	ºC	1,2,3	1~500	-10ºC~90ºC
润滑		-	-	Synthetic Iubrication, ISO VG 150
噪音值 (n1=1500 rpm,无负载)	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

1.减速比 ( i =Nin/Nout )	3.转速在100rpm时，作用于输入轴中心位置。
*连续运转，使用寿命为10,000 hrs.
*背隙值为在2%额定力矩 T2N的扭力下所测得
*AT系列之低摩擦型号, 其输入/输出端禁止朝下安装, 以防止润滑油泄漏.

减速机转动惯量

规格	节数	减速比1	AT065FH	AT075FH	AT090FH	AT110FH	AT140FH	AT170FH	AT210FH	AT240FH	AT280FH
转动惯量J1（kg¡Ecm2 ）	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	2.80	2.80	2.80	9.96	29.43	29.43
		100	-	-	-	2.80	2.80	2.80	9.96	29.43	29.43
		125	-	-	-	2.80	2.80	2.80	9.96	29.43	29.43
		150	-	-	-	2.79	2.79	2.79	9.89	29.20	29.20
		200	-	-	-	2.79	2.79	2.79	9.89	29.20	29.20
		250	-	-	-	2.79	2.79	2.79	9.89	29.20	29.20
		350	-	-	-	2.79	2.79	2.79	9.89	29.20	29.20
		500	-	-	-	2.79	2.79	2.79	9.89	29.20	29.20

	AT065FH	AT075FH	AT090FH	AT110FH	AT140FH	AT170FH	AT210FH	AT240FH	AT280FH

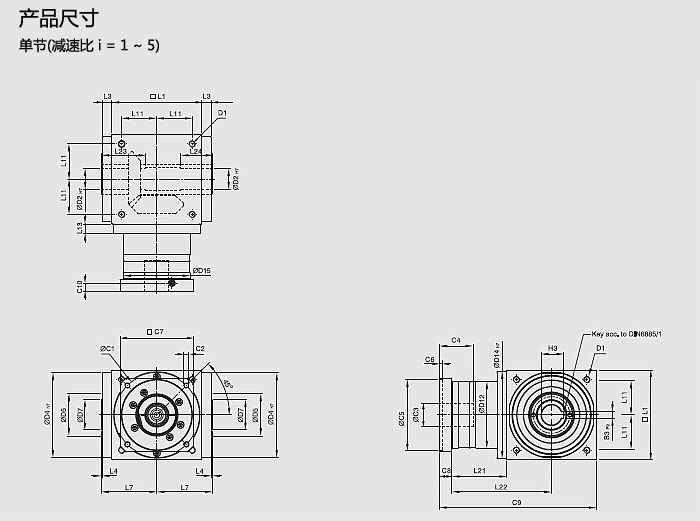

D1	M4	M6	M6	M8	M10	M12	M16	M16	M16
D2 H7	13	14	18	22	32	40	50	55	60
D4 h7	63	73	88	108	135	165	205	235	275
D5	31	35	43	53	68	83	104	124	144
D7	21	22	28	33	47	55	75	85	110
D12	62	72	86	106	104	128	160	180	200
D14 h7	63	73	88	108	135	165	205	235	275
D15	62.9	72.9	87	107	105	127	158	178	198
L1	65	75	90	110	140	170	210	240	280
L3	13	14.5	15	15	15	15	20	25	25
L4	2	2	2	2	2	2	2	2	2
L7	47.5	54	62	72	87	102	127	147	167
L11	27	30	36	44	55	67	85	95	110
L13	13	15	15	15	15	15	20	25	25
L21	49	60.5	63	69.5	85.5	95	130	144.5	135
L22	81.5	98	108	124.5	155.5	180	235	264.5	275
L23	40	47	52	53	70	80	95	115	115
L24	30	32	35	35	50	55	65	80	80
C1 9	46	70	100	100	130	165	215	215	235
C2 9	M4	M5	M6	M6	M8	M10	M12	M12	M12
C3 9	≤11 / ≤12	≤14 / ≤15.875 / ≤16	≤19	≤24	≤32	≤38	≤42	≤48	≤55
C4 9	30	34	40	40	50	60	85	85	116
C5 9	30	50	80	80	110	130	180	180	200
C6 9	3.5	8	4	4	5	6	6	6	6
C7 9	42	60	90	90	115	142	190	190	220
C8 9	19.5	19	17	17	19.5	22.5	29	29	63
C9 9	133.5	154.5	170	196.5	245	287.5	369	413.5	478
C10 9	13.25	13.5	10.75	10.75	13	15	20.75	20.75	53.5
B3 p9	5	5	6	6	10	12	14	16	18
H3	15.3	16.3	20.8	24.8	35.5	43.3	53.8	59.3	64.4

9. C1~C10 是公制标准马达连接板之尺寸，请至 " 减速机选用 " 找出正确之尺寸。

*AT065FHM1 offers C3 <= 12 option.

*AT075FHM1 offers C3 <= 16 option.

*AT075FHM2 offers C3 <= 15.875 option.
